PACE5000E digitaler Einkanal-Druckregler für präzise Druckregelung

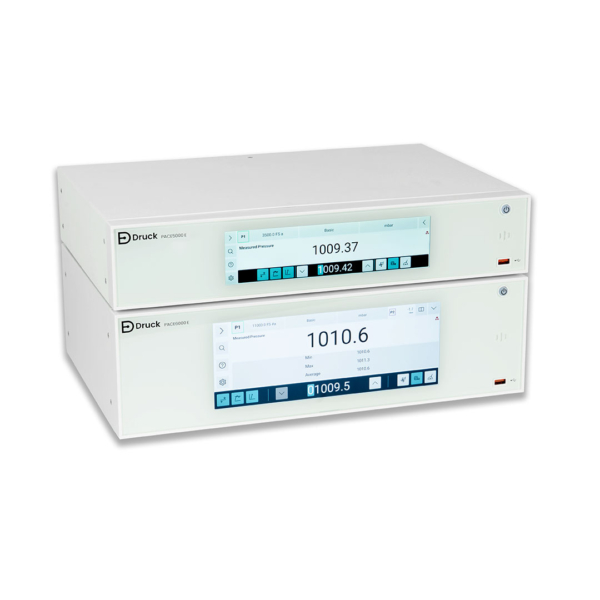

PACE6000E digitaler Zweikanal-Druckregler für präzise Druckregelung
AKS-Messtechnik Druck-Controller PACE 5000
AKS-Messtechnik Druck-Controller PACE 5000

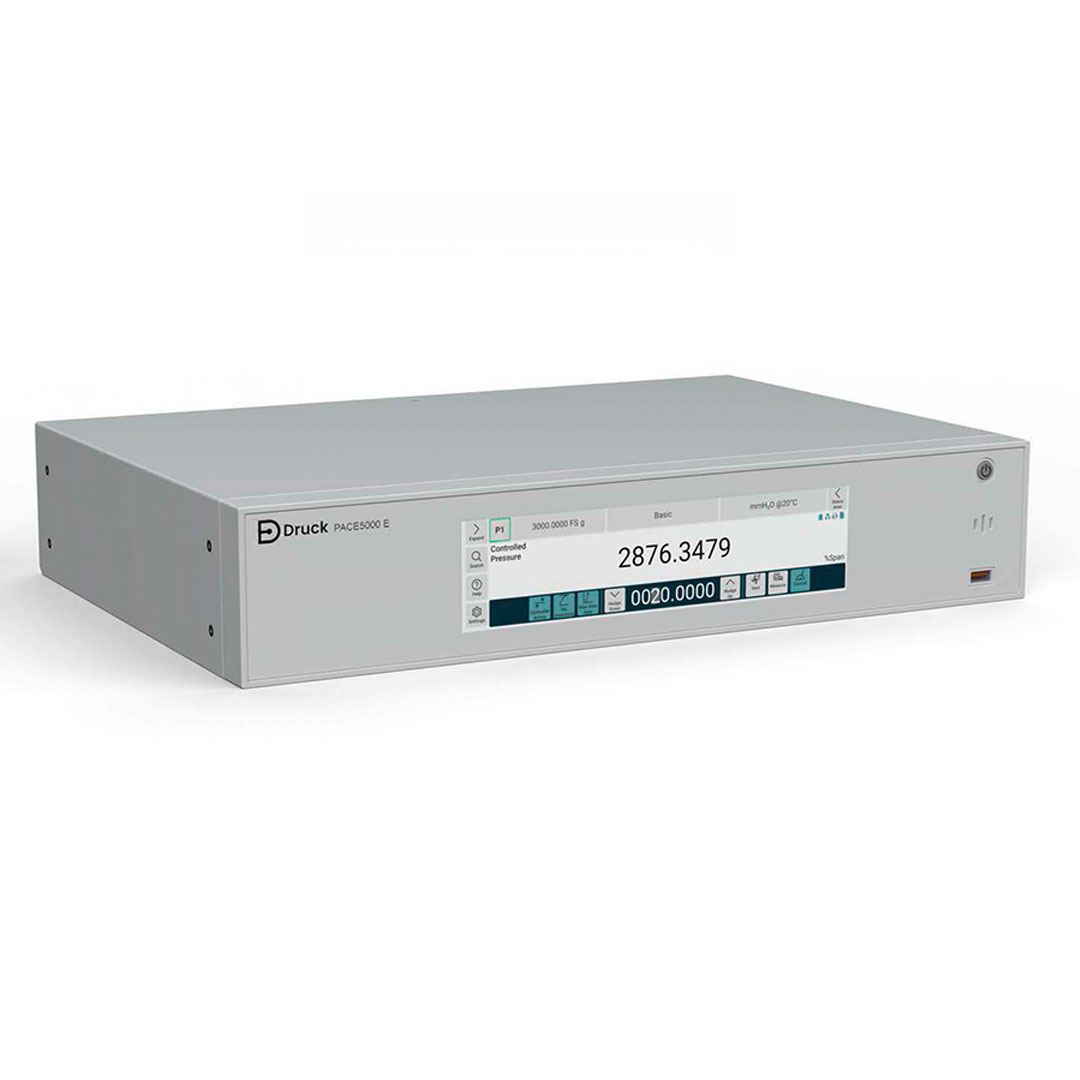

PACE5000 E

Modularer Hochpräzisions-Druckregler zur pneumatischen Messung und Regelung von Drücken

PACE5000 E Controllergehäuse: ab 2.539,– €

CM-Regelmodul: ab 6.777,– €
PACE5000E mit CM-Regelmodul: 9.316,– €

PACE5000 E – Präzision auf den Punkt gebracht
Exakte Messung | Hohe Stabilität | Maximale Zuverlässigkeit

 🆕 Was ist neu?

  • Display: groß, hochauflösend
  • schnelle, einfache Menüstruktur
  • USB-Anschluss Front
  • GPIB (IEEE), USB-C, HDMI
  • volle Kompatibilität mit bestehenden Modulen (CM0 | CM1 | CM2 | CM3)
  • volle Kompatibilität mit bestehender Ansteuerung (SCPI-Befehle)

Fragen Sie unverbindlich an und reservieren Sie sich noch heute Ihr neues Modell!

Der PACE5000 E von Druck ist ein hochentwickelter Einkanal-Druckregler, der die bewährte Technologie des PACE-Portfolios in einer kompakteren Lösung vereint. Er bietet marktführende Präzision, hervorragende Langzeitstabilität und schnelle Reaktionszeiten – ideal für Anwendungen, bei denen absolute Genauigkeit im Vordergrund steht.

Mit seiner vollständig digitalen Steuerung garantiert der PACE5000 E eine außergewöhnlich stabile Regelung und eine hohe Anstiegsrate. Der digital charakterisierte Drucksensor liefert dabei höchste Messqualität, erweiterte Bandbreite und dauerhafte Zuverlässigkeit – basierend auf der neuesten Generation piezoresistiver Sensortechnologie.

  •  Einkanal-Fokus – entwickelt für Anwender, die höchste Präzision bei einem einzelnen Druckbereich benötigen
  • Zukunftssicher digital – präzise, reproduzierbare und langzeitstabile Regelung
  • Nahtlos integrierbar – gleiche Anschlüsse, Abmessungen und SCPI-Befehle wie die Vorgängermodelle
  • Flexibel einsetzbar – ob in Kalibrierlaboren, der Produktentwicklung oder in Produktionsprozessen

Der PACE5000 E ist die ideale Lösung für alle, die eine verlässliche, hochgenaue Druckregelung im Einkanalbetrieb suchen – ohne Kompromisse bei Leistung und Stabilität.

Eigenschaften
  • Modulares Reglergehäuse für den Einschub eines austauschbaren CM-Regelmoduls
  • Höchste Regelgeschwindigkeit
  • Stabilste Regelung
  • Intuitive Bedienung
  • bis zu 18 Messbereiche von 25 mbar bis 210 bar in 4 Genauigkeitsklassen
  • Endwert in 4 Sekunden 0 – 100 %
  • Regelgenaugigkeit von bis zu 0,001 % v. E.
  • Hochauflösender Touch-Screen 4,3 Zoll TFT
  • Messgenauigkeit bis zu 0,0004 % v. M. + 0,0027 % v. E. (CM3: 2 und 3,5 bar)
  • DPI 500, DPI 510, DPI 515, DPI 520 Emulation (einfacher Austausch eines alten Druckreglers möglich*)
  • Ethernet, USB, RS 232 und IEEE 488 Schnittstellen serienmäßig zur externen Ansteuerung
  • LabVIEW – Treiber verfügbar
  • optionale Zusatzfunktionen: Dichteprüffunktion, Testprogramm und Bersttest
  • optional Zusatzausgänge: Analogausgang und potenzialfreie Kontakte
  • optionale barometrische Referenz (bei Messbereichen ab 1 bar) für die Messung und Regelung von Absolutdrücken (CM0-B, CM1-B, CM2-B) bzw. für Relativdrücke (CM3-B).
  • Moderne piezoresistive Drucksensoren (CM0, CM1, CM2, CM1-B, CM2-B)
  • Hochpräzise Drucksensoren in TERPS-Technologie (CM3, CM3-B)
  • Breiter Temperatureinsatzbereich (kompensiert) von 15 – 45 °C ohne zusätzliche Genauigkeitsverluste
x
Technische Daten

Genauigkeitsklasse CM0

  • Relativdruck
    -25 bis 25 mbar: Genauigkeit  0,2 % v. M. + 0,2 % v. E.
    -70 bis 70 mbar: Genauigkeit  0,1 % v. M. + 0,1 % v. E.
    -200 bis 200 mbar: Genauigkeit  0,04 % v. M. + 0,04 % v. E.
    -350 bis 350 mbar, -700 bis 700 mbar; -1 bis 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 bar: Genauigkeit  0,02 % v. M. + 0,02 % v. E.
  • Barometrische Referenz (CM0-B): Genauigkeit  0,10 mbar
  • Reglerstabilität:  0,005 % v. E.

Genauigkeitsklasse CM1

  • Relativdruck:
    -25 bis 25 mbar: Genauigkeit  0,1 % v. M. + 0,1 % v. E.
    -70 bis 70 mbar: Genauigkeit  0,05 % v. M. + 0,05 % v. E.
    -200 bis 200 mbar: Genauigkeit  0,02 % v. M. + 0,02 % v. E.
    -350 bis 350 mbar, -700 bis 700 mbar; -1 bis 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 bar: Genauigkeit  0,01 % v. M. + 0,01 % v. E.
  • Barometrische Referenz (CM1-B): Genauigkeit  0,05 mbar
  • Reglerstabilität:  0,003 % v. E.

Genauigkeitsklasse CM2

  • Relativdruck:
    -25 bis 25 mbar: Genauigkeit  0,005 % v. M. + 0,005 % v. E.
    -70 bis 70 mbar: Genauigkeit  0,025 % v. M. + 0,025 % v. E.
    -200 bis 200 mbar: Genauigkeit  0,01 % v. M. + 0,01 % v. E.
    -350 bis 350 mbar, -700 bis 700 mbar; -1 bis 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 bar: Genauigkeit 0,005 % v. M. + 0,005 % v. E.
  • Barometrische Referenz (CM2-B): Genauigkeit  0,025 mbar
  • Reglerstabilität:  0,001 % v. E.

Genauigkeitsklasse CM3

  • Absolutdruck:
    0 bis 2, 3.5 bar:
    Genauigkeit  0,0004 % v. M. + 0,0027 % v. E. (inkl. Langzeitstabilität/ Jahr)
    0 bis 8, 11, 21, 36, 71, 101 bar:
    Genauigkeit  0,0011 % v. M. + 0,0026 % v. E. (inkl. Langzeitstabilität/ Jahr)
    0 bis 136 bar:
    Genauigkeit  0,0025 % v. M. + 0,0023 % v. E. (inkl. Langzeitstabilität/ Jahr)
    0 bis 173 bar:
    Genauigkeit  0,0026 % v. M. + 0,0022 % v. E. (inkl. Langzeitstabilität/ Jahr)
    0 bis 211 bar:
    Genauigkeit  0,0027 % v. M. + 0,0022 % v. E. (inkl. Langzeitstabilität/ Jahr)
    Barometrische Referenz (CM3-B): Genauigkeit ± 0,020 mbar
  • Reglerstabilität:  0,001 % v. E.

Langzeitstabilität

  • Relativdruck (CM0/ CM1/ CM2):
    0,01 % v. M./ Jahr, (Messbereich 1 bar: 0,02 % v. M.; Messbereiche < 1 bar: 0,03 % v. M.). Regelmäßiges Nullen wird vorausgesetzt.
  • Barometrischer Referenzsensor (CM0-B/ CM1-B/ CM2-B/ CM3-B): 0,05 mbar/ Jahr
  • Absolutdruck (CM3): 0,0025 % v. E.
  • Pseudo-Relativddruck (CM3-B): Absolutdrucksensor + Barometrischer Referenzsensor
