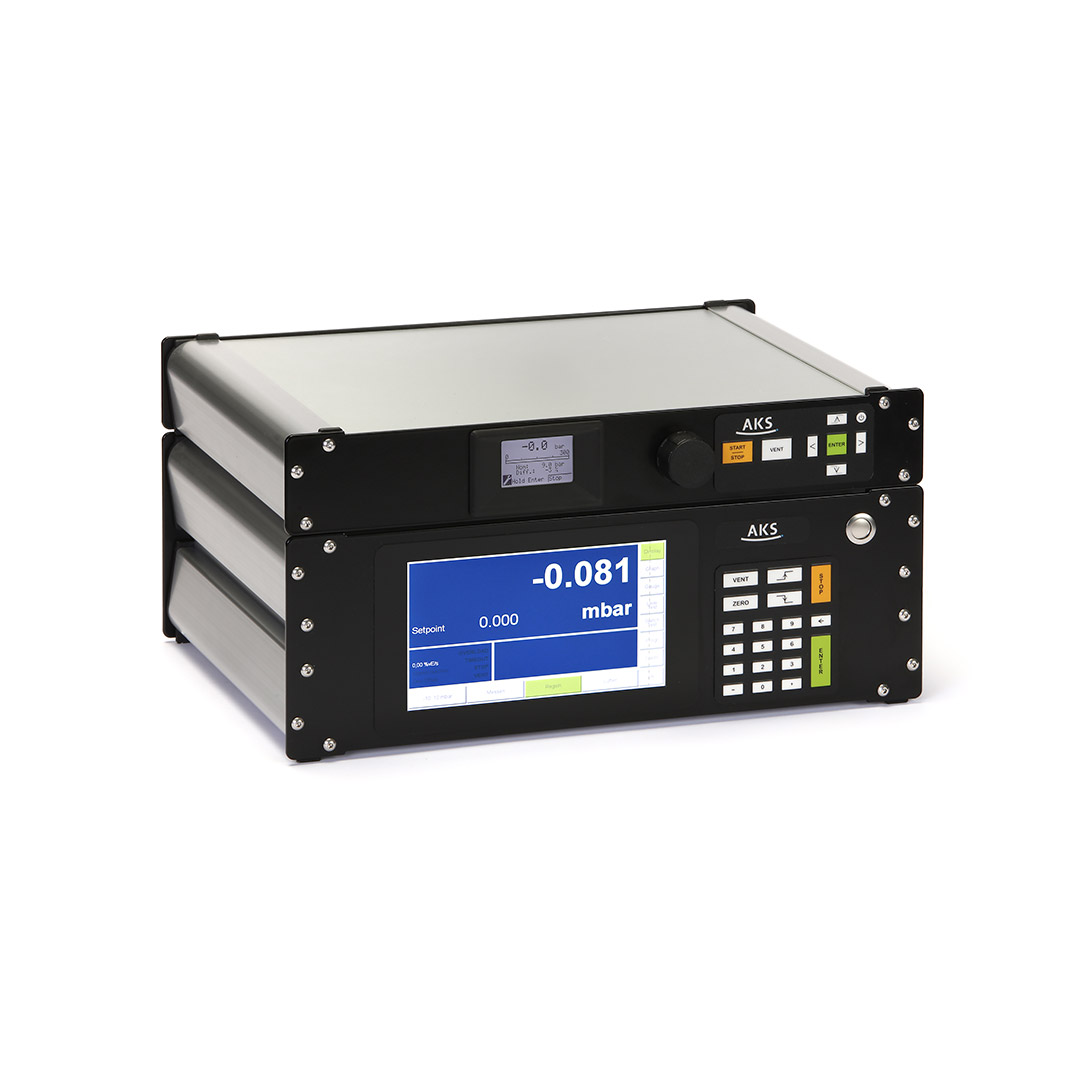

AKS-Messtechnik Druck-Controller APC 5210 APC APR

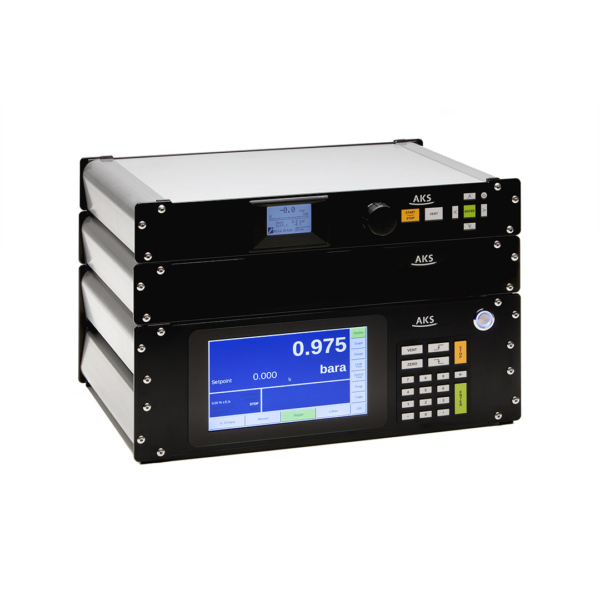

AKS-Messtechnik Druck-Controller APC 5210 APC APX APR

APX 5160

APX 5160: ab 2.915,– €

Version mit 2 Messbereichen:
ab 4.510,– €

Version mit 3 Messbereichen:
ab 6.105,– €

Hohe Flexibilität durch weitere Mess- und Regelbereiche

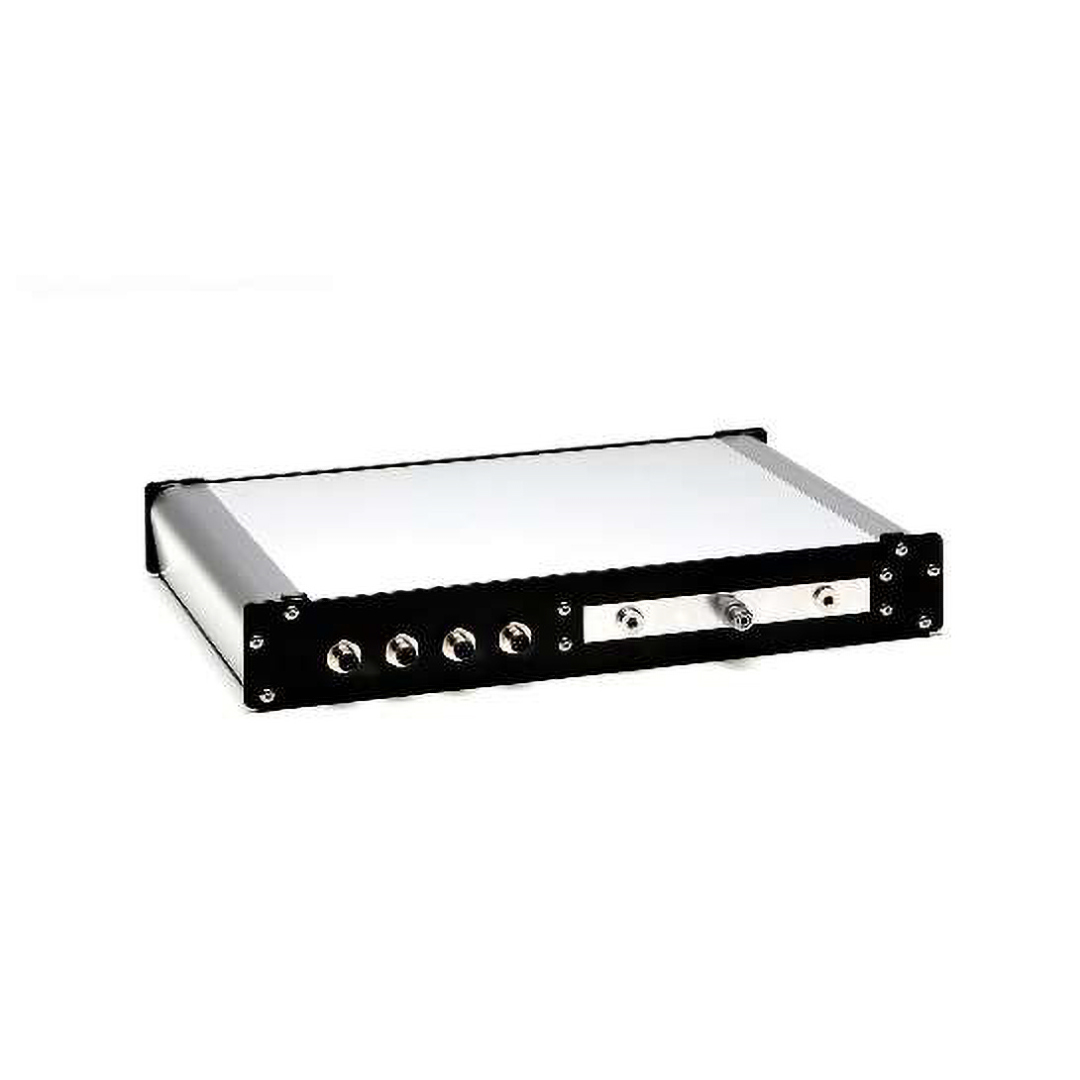

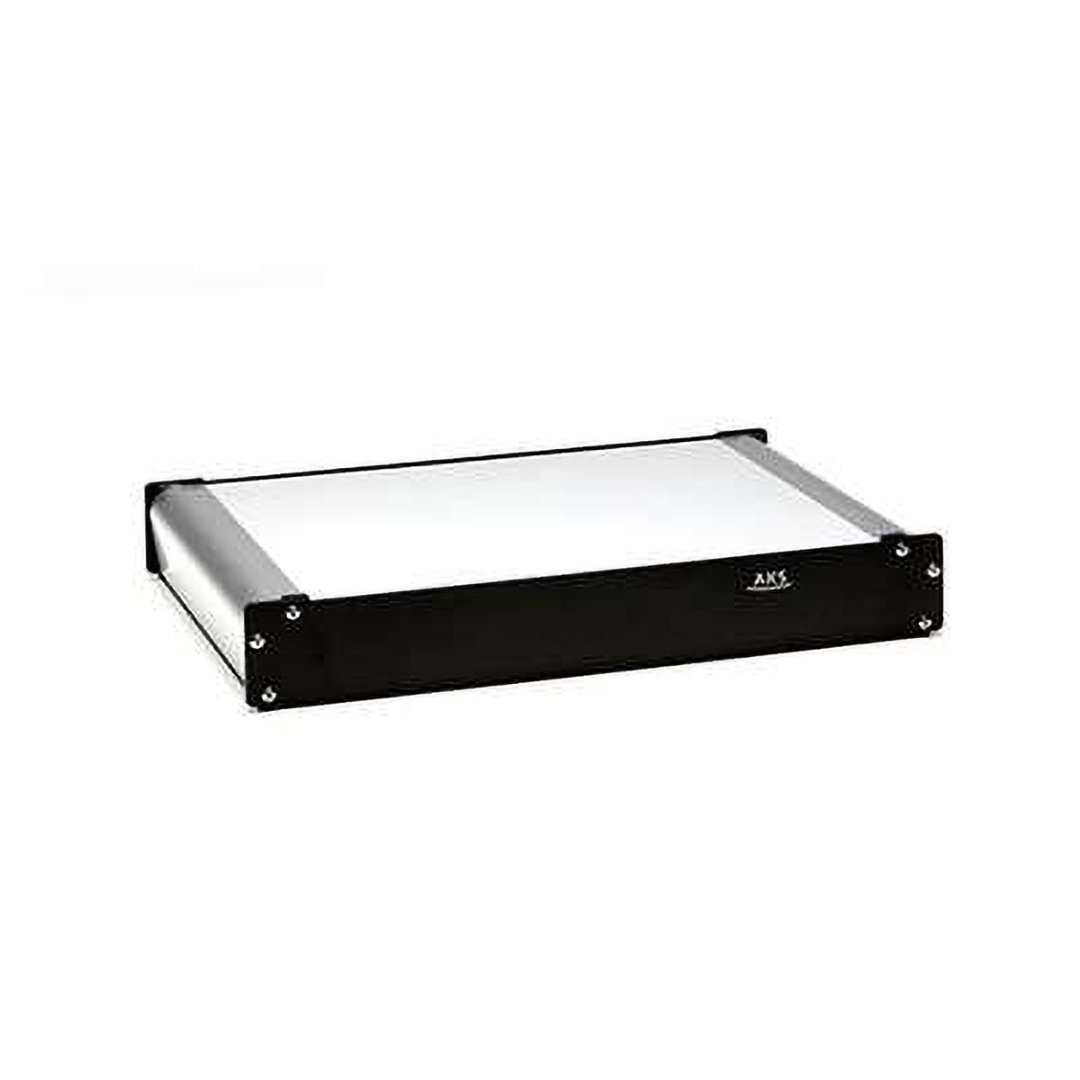

Die Messbereichserweiterungseinheit APX 5160 I EXTEND erweitert die Druckcontroller APC 4010 und APC 5210 aus der EXPERT-Reihe um weiter Mess- und Regelbereiche. Bis zu drei zusätzliche Bereiche sind dabei möglich. Der größte Mess- und Regelbereich ist dabei immer im Druckcontroller eingebaut. Weitere kleinere Messbereiche werden in der Messbereichserweiterungseinheit eingebaut. Das maximale Teilungsverhältnis vom größten zum kleinen Messbereich beträgt 100:1.

Die Messbereichserweiterungseinheit APX 5160 I EXTEND wird über ein BUS-Kabel mit dem Präzisionsdruckregler verbunden und angesteuert. Jeder Messbereich kann separat angewählt und hinsichtlich Druckeinheit, Nachkommastellen, Mittelwertbildung sowie die Regelparameter angepasst werden.

Die Mess- und Regelbereiche in der Erweiterungseinheit sind mit Hochdruckschutzventilen ausgestattet, so dass die Sensorik vor der Beaufschlagung mit einem zu hohen Druck geschützt ist.

Lieferumfang:

Messbereichserweiterungseinheit, BUS-Kabel, Bedienungsanleitung

Eigenschaften
  • Hochwertige, digital kompensierte Sensorik
  • Maximales Abbildungsverhältnis kleinster/ größter Messbereich: 1/100
  • Ansteuerung über APC 4010/ 5210

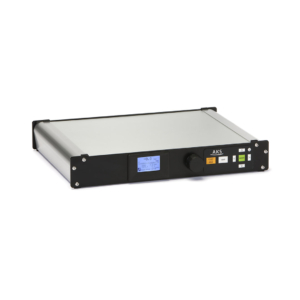

  • Vordruckregler APR 1300 optional erhältlich
  • Stapelbar mit APC 4010/ 5210 und APR 1300 durch spezielles Rastsystem
  • Rackeinbau mittels optionaler Halterungen
  • Kommunikatiosschnittstelle: BUS
  • Abmessungen: 63 x 380 x 290 mm (H x B x T)
  • Gewicht: ca. 4 kg (abhängig von der Bestückung)
  • Druckanschluss: G1/8 Innengewinde
x
Technische Daten

Bestückung

  • Bis zu 3 weitere Messbereiche
  • Teilungsverhältnis größter/ kleinster Messbereich: Maximal 100:1

 Messbereiche und Genauigkeiten Relativdruck

  • 0 bis 100 mbar: Genauigkeit 0,025 % v. E.
  • 0 bis 200; 300; 400; 500 mbar: Genauigkeit 0,02 % v. E.
  • 0 bis 1; 2; 4; 10; 20 bar: Genauigkeit 0,02 % v. E.
  • -100 bis 100 mbar: Genauigkeit 0,025 % d. Sp.
  • -200 bis 200, -300 bis 300, -400 bis 400, -500 bis 500 mbar:
    Genauigkeit 0,01 % d. Sp.
  • -1 bis 1; 2; 4; 10; 20 bar: Genauigkeit 0,02 % v. E.

Messbereiche und Genauigkeiten Absolutdruck

  • 0 bis 1,2; 2; 4; 10; 20 bar: Genauigkeit 0,02 % v. E.

Langzeitstabilität/ Jahr:

  • Relativdruck, Absolutdruck, Barometer: Entspricht Genauigkeit
