APP 3010 | PORTABLE - Datenblatt (de)

APP 3010

APP 3010: ab 7.150,– €

Drücke automatisch regeln

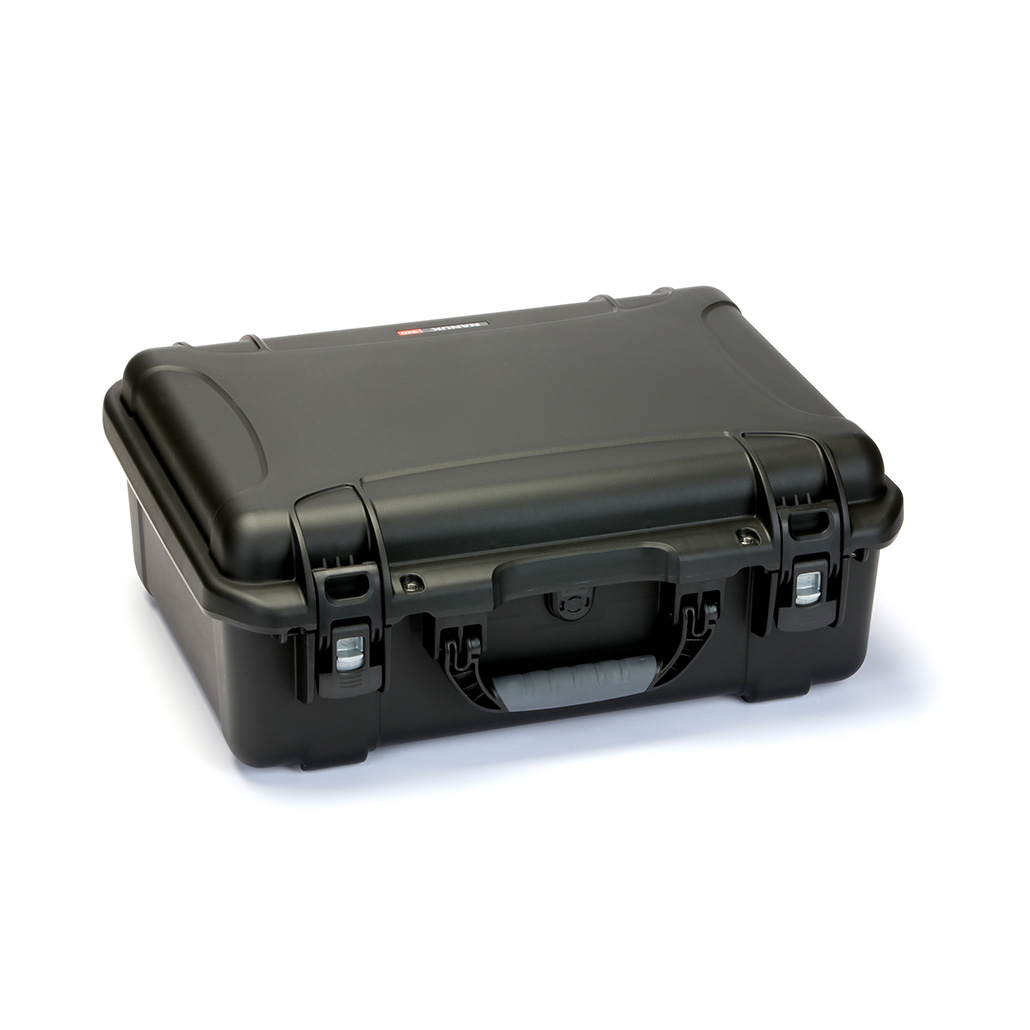

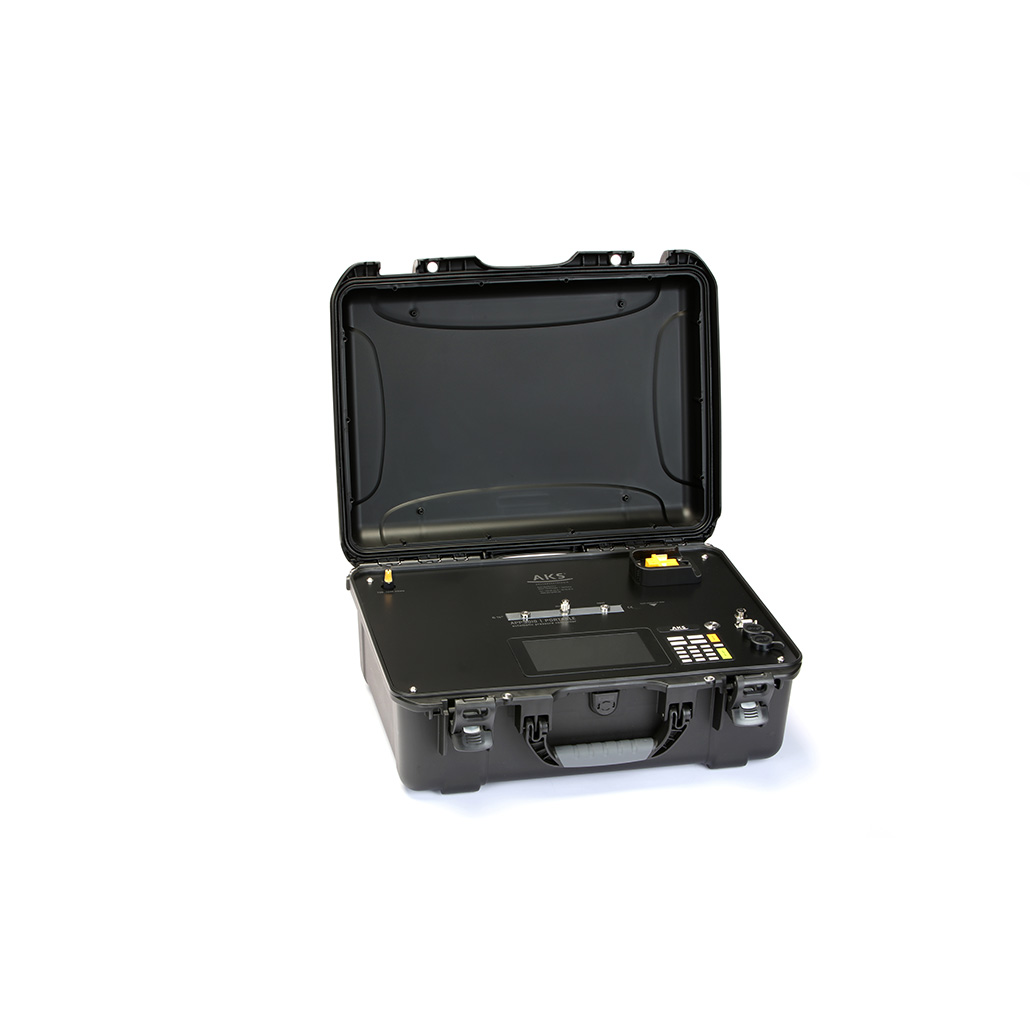

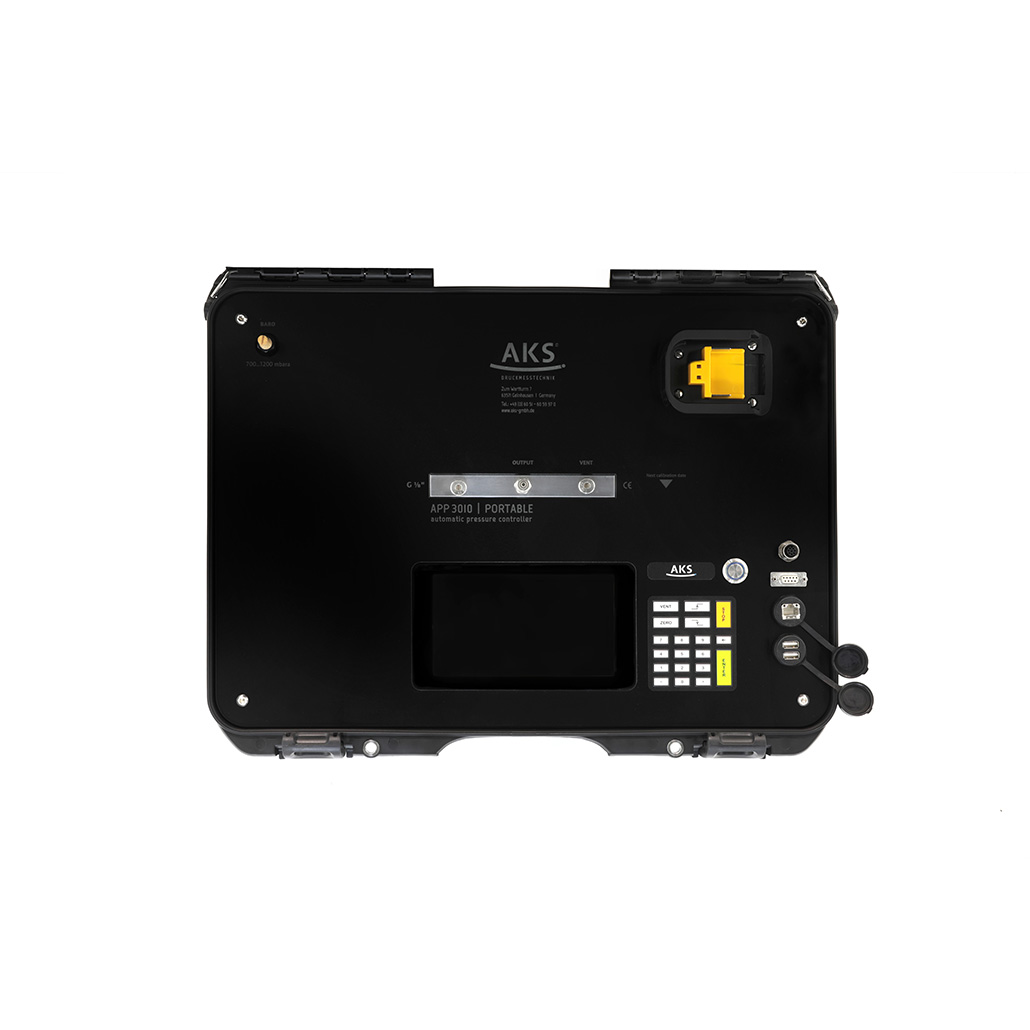

Der APP 3010 I PORTABLE ist ein Druckcontroller im Koffer mit eingebauten elektrischen Pumpen für Unter- und Überdruck zum mobilen Einsatz im Prüffeld, zur Ausrüstung von Servicefahrzeugen, für die Durchführung von Vor-Ort Kalibrierungen, für Überprüfungen von Messeinrichtungen in Produktionshallen, zum Einsatz im medizinischen bzw. Laborbereich zur Überprüfung von Differenzdrucküberwachungseinrichtungen in Reinräumen, zum Durchführen von Dichtigkeitsprüfungen in der Fertigung und vieles mehr.

Ausgestattet mit hochwertiger, digital kompensierter Sensorik ermöglicht er das automatische Regeln kleiner Drücke mit einer Regelgenauigkeit von bis zu 0,005 % vom Endwert bei einer Messgenauigkeit von bis zu 0,02 % vom Endwert.

Die Bedienung ist einfach. Der Sollwert wird über das Tastenfeld eingegeben und die Regelung gestartet. Innerhalb weniger Sekunden wird der Sollwert automatisch ausgeregelt.

Zahlreiche Sonderfunktionen sind inklusive und ermöglichen z. B. die teilautomatische Durchführung von Kalibrierungen nach der Richtlinie DKD-R 6–1 (DAkkS), den Ablauf von programmierten Testprogrammen oder die Durchführung von Dichtigkeitstests. Daten können per USB übertragen werden und die Ansteuerung über einen PC ist möglich.

Lieferumfang:

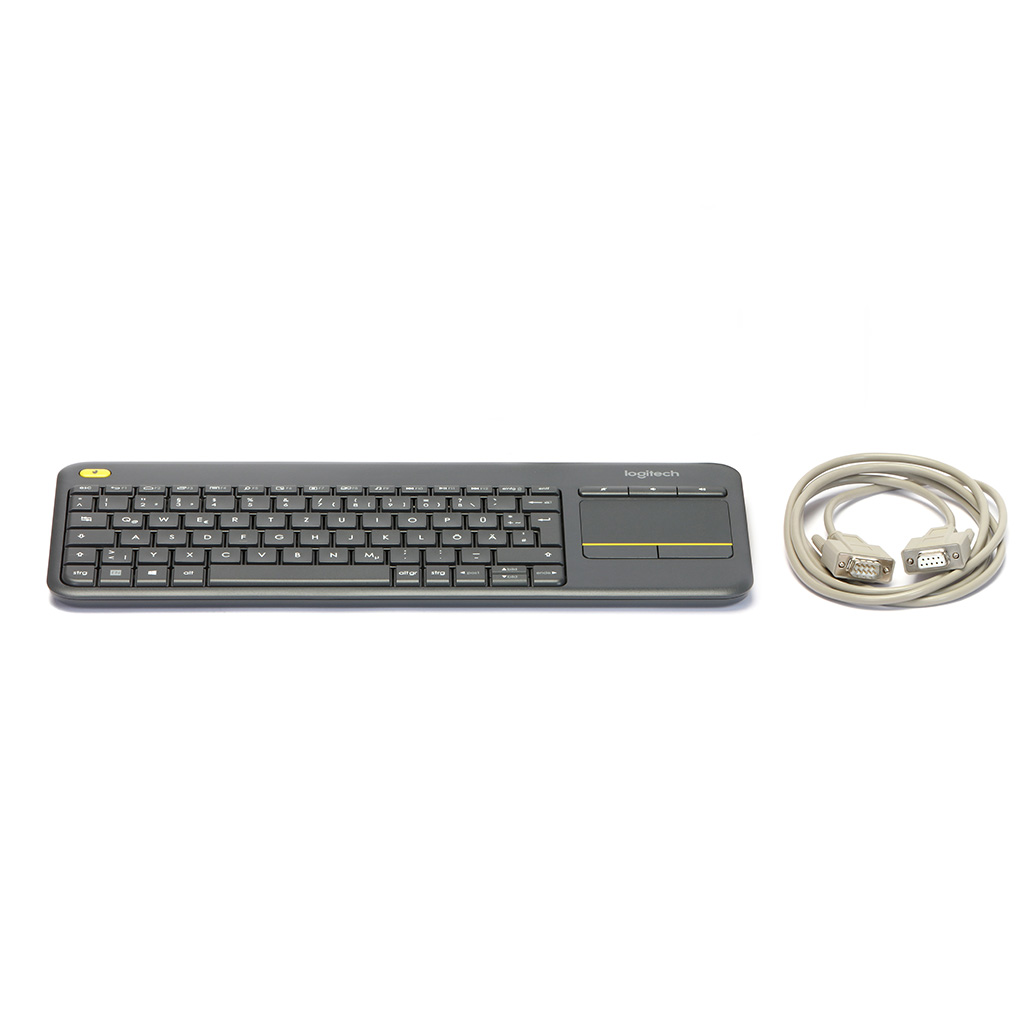

Druckregler im Koffer, drahtlose Tastatur, RS 232 Kabel, Bedienungsanleitung in deutscher Sprache, AKS-Werkskalibrierschein

Optionales Zubehör: Ladegerät und 2 Akkus, Pen zur Touchscreenbedienung



Eigenschaften

eingebaute elektrische Pumpe für Unter- und Überdruck
hochwertige, digital kompensierte Sensorik
intuitive Bedienung
vollautomatische Regelung
Akkubetrieb bis zu 8 Stunden
Herausnehmbarer Li-on Akku
Wechselakkus, Ladestation
Messdarstellung in Ziffern, Graph oder Manometer

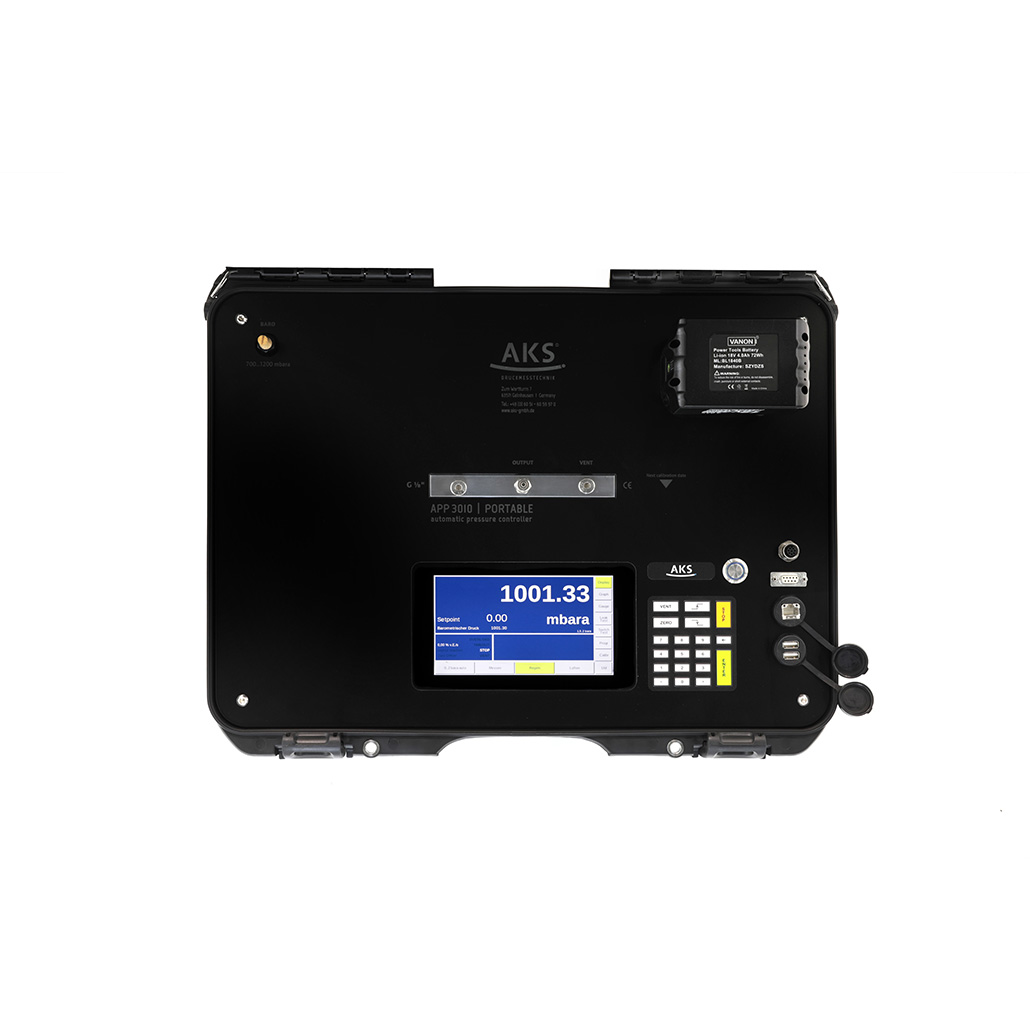

großer 7‘‘ Touchscreen mit hoher Leuchtkraft und hohem Kontrast
automatische Kalibrierroutinen
Lecktestfunktion
Programmfunktion
RS 232, USB, RJ 45, Bus
bequemer Datenexport (CSV-Dateien) über USB
Abmessungen: 203 x 508 x 356 mm (H x B x T)
15 kg
Druckanschluss: 6/4 mm Schlauchanschluss



Technische Daten

Bestückung

1 Messbereich, bei Relativdruckvarianten ab 1 bar kann zusätzlich ein Barometer zur Messung und Regelung auch von Absolutdrücken eingebaut werden.

Messbereich und Genauigkeiten Relativdruck

0 bis 10 mbar: Genauigkeit 0,1 % v. E.
0 bis 25; 50; 75 mbar: Genauigkeit 0,05 % v. E.
0 bis 100 mbar: Genauigkeit 0,025 % v. E.
0 bis 200; 300; 400; 500 mbar; 1; 2 bar: Genauigkeit 0,02 % v. E.
0 bis 3 bar: Genauigkeit 0,03 % v. E.
-10 bis 10 mbar: Genauigkeit 0,1 % d. Sp.
-25 bis 25 mbar: Genauigkeit 0,05 % d. Sp.
-50 bis 50; -75 bis 75; -100 bis 100 mbar: Genauigkeit 0,025 % d. Sp.
-200 bis 200; -300 bis 300; -400 bis 400; -500 bis 500 mbar:
Genauigkeit 0,01 % d. Sp.
-1 bis 1; 2 bar: Genauigkeit 0,02 % v. E.
-1 bis 3 bar: Genauigkeit 0,03 % v. E.

Messbereiche und Genauigkeiten Differenzdruck

0 bis 2,5; 5; 12,5; 25; 50; 75; 100 mbar: Genauigkeit 0,1 % v. E.
0 bis 350 mbar: Genauigkeit 0,08 % v. E.
-2,5 bis 2,5; -5 bis 5; -12,5 bis 12,5; -25 bis 25; -50 bis 50; -75 bis 75; -100 bis 100 mbar: Genauigkeit 0,1 % d. Sp.
-350 bis 350 mbar: Genauigkeit 0,08 % d. Sp.

Messbereiche und Genauigkeiten Absolutdruck

0 bis 1,2; 2; 4 bar: Genauigkeit 0,02 % v. E.

Messbereich und Genauigkeit Barometer

700 bis 1200 mbar: Genauigkeit 0,1 mbar

Regelbereich:

Überdruck: Max. 3 bar relativ/ 4 bar absolut
Unterdruck: Max. -850 mbar relativ/ 150 mbar absolut
Unterdruck mit optionaler verstärkter Pumpe bis -950 mbar relativ/ 50 mbar absolut

Reglertoleranzband:
